CD4060是由一振蕩器和14位二進制串行計數器位組成，振蕩器的結構可以是RC或晶振電路，CR為高電平時，計數器清零且振蕩器使用無效。所有的計數器位均為主從觸發器。在CP1(和CP0)的下降沿計數器以二進制進行計數。在時鐘脈沖線上使用斯密特觸發器對時鐘上升和下降時間限制。
1.cd4060中文資料
CD4060芯片特性
1） 電壓范圍寬，應該可以工作在3V～15V，輸入阻抗高，驅動能力差外，跟74系列的功能基本沒有區別；
2） 輸入時，1/2工作電壓以下為0，1/2工作電壓以上為1；
3） 輸出時，1=工作電壓；0=0V
4） 驅動能力奇差，在設計時最多只能帶1個TTL負載；
5） 如果加上拉電阻的話，至少要100K電阻；
6） 唯一現在使用的可能就是計數器，CD4060的計數器可以到14級二進制串行計數
2.cd4060引腳圖及功能
CD4060是14 級二進制串行計數器（分頻器/振蕩器）各引腳功能如下：
1、12分頻輸出 2、13分頻輸出
3 、14分頻輸出 4、6分頻輸出
5、5分頻輸出 6、7分頻輸出
7、4分頻輸出 8、Vss地
9、信號正向輸出 10、信號反向輸出
11、信號輸入 12、復位信號輸入
13、9分頻輸出 14、8分頻輸出
15、10分頻輸出 16、VDD電源
3.cd4060工作原理
CD4060構成的精確長延時原理電路工作原理：
通電后，時基振蕩器震蕩經過分頻后向外輸出時基信號。作為分頻器的IC2 開始計數分頻。當計數到10 時，Q4 輸出高電平，該高電平經D1 反相變?yōu)榈碗娖绞筕T 截止，繼電器斷電釋放，切斷被控電路工作電源。與此同時， D1 輸出餓低電平經D2 反相為高電平后加至IC2 的CP 端，使輸出端輸出的高電平保持。電路通電使IC1、IC2 復位后，IC2 的四個輸出端，均為低電平。而Q4 輸出的低電平經D1 反相變?yōu)楦唠娖剑ㄟ^R4 使VT 導通，繼電器通電吸和。這種工作狀態為開機接通、定時斷開狀態。

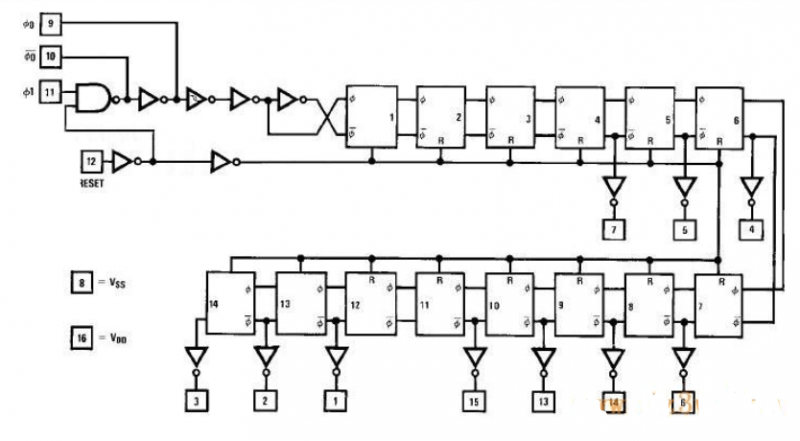

4.cd4060內部結構
5.cd4060作用和用途
CD4060的應用電路

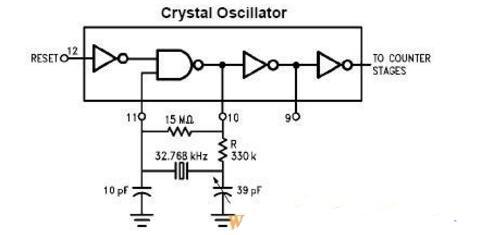

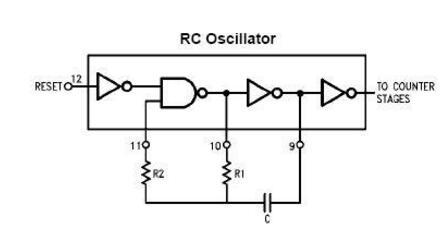

CD4060B典型振蕩器連接：
上圖-RC振蕩器 下圖-晶體振蕩器

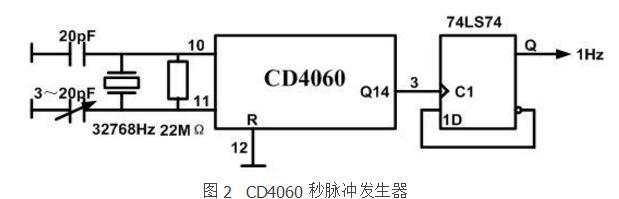

CD4060秒脈沖發生器電路：
