我們需要確定RLD和RB的值：
1.根據所需要的Ic確定RLD:
RLD=Vcc/Ic

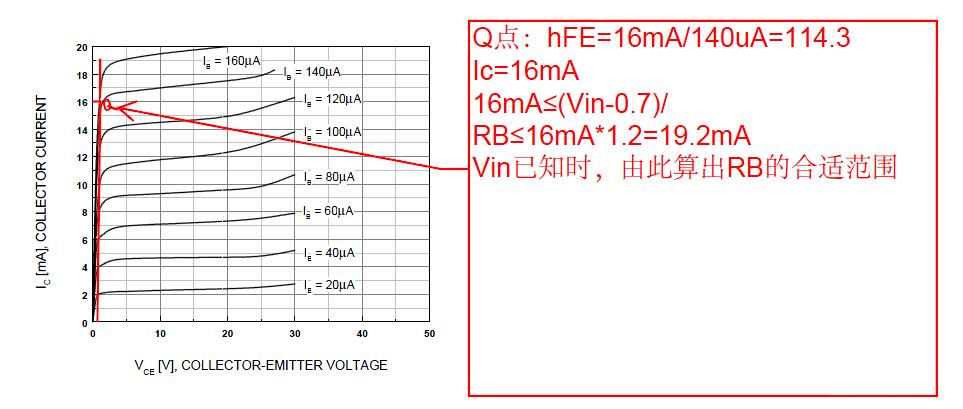

2.將此Ic作為臨界飽和狀態的Ic，計算此時的IB，進而算出RB：
1.2Ic≥[(Vin-0.7)/RB]*hFE≥Ic
這里[(Vin-0.7)/RB]*hFE≤1.2Ic是為了限制Ic過大（仔細品味這句話）
因?yàn)闃O端情況RB取0，那么IB將會非常大，Ic也會很大，就有可能燒壞三極管。這里的上限1.2Ic是我個人覺得比較合適的一個值。
